三效废水蒸发器产品概述
       三效废水蒸发器，是一种采用列管式自循环加热工作原理，物理受热时间短、蒸发速度快、操作简单的提取浓缩设备，有效保持物料原效，广泛适合于制药、化工、食品、轻工等的液体物料的蒸发浓缩工艺装置。

性能与特点
       1、本设备采用列管式自循环内加热工作原理，物料利用热量上升的原理，在换热器内部由上而下不断循环。
       2、节能效果好，比单效蒸发器节约蒸发量70%左右。物料在密闭系统中蒸发浓缩，环境清洁舒适，本系统设备设计有除沫装置，防止跑料现象。
       3、自循环蒸发适用范围很广，热敏性物料、较高粘度的溶液物料、浓缩比大的物料、含有少量固体溶液的物料都可适用，但高粘度物料、容易结垢的物料或有晶体析出的物料需要配套其他设备使用（比如刮板薄膜蒸发器），产量可设计每小时可从几百公斤到几十吨。
       4、根据物料特性，流程可以分为顺流、逆流、串联、并联设计。
       5、配置全自动控制系统，使用简便，占地小，效果稳定，可进行连续性生产。

技术参数

型 号	RZSZ-500	RZSZ-1000	RZSZ-2000	RZSZ-3000	RZSZ-5000
进料量（kg/h）	500	1000	2000	3000	5000
蒸发量（kg/h）	450	900	1800	2700	4500
蒸汽耗量（kg/h）	190	380	760	1140	1900
耗电量（kw/h）	6	12	18	26	32
冷却水量（T/h）	10	20	40	60	100
生蒸汽压力（表压Mpa）	0.3
一效加热器温度（℃）	~100
二效加热器温度（℃）	~80
三效加热器温度（℃））	~60
分离器温度（℃）	55~85
分离器真空度（Mpa）	-0.05~0.08



三效强制循环蒸发结晶装置概述
       三效多级蒸发器，是一种采用列管式强制循环外加热工作原理，物理受热时间短、蒸发速度快、浓缩比重大，有效保持物料原效，广泛适合于制药、化工、食品、轻工等的液体物料的蒸发浓缩工艺过程，特别适用于高盐废水处理。

性能与特点
       1、本设备采用列管式强制循环外加热工作原理，配有强制循环泵。物料受热时间短、蒸发速度快，浓缩比重大，可应用于高盐废水浓缩结晶、除盐工艺。
       2、节能效果好，比单效蒸发器节约蒸发量70%左右。物料在密闭系统中蒸发浓缩，环境清洁舒适，本系统设备独特的除沫装置，防止跑料现象。
       3、强制循环蒸发适用于热敏性物料、浓缩比大的物料、高粘度物料、容易结垢的物料或有晶体析出的物料都可适用，如有有机物可配套刮板薄膜蒸发器效果好，产量可设计每小时可从几百公斤到几十吨。
       3、按物料流程可以分为顺流、逆流。材质可根据物料的特性分别选择。
       4、配置全自动控制系统，使用简便，效果稳定，可进行连续性生产。

主要技术参数

型 号	RQSZ-1000	RQSZ-2000	RQSZ-3000	RQSZ-4000	RQSZ-5000
进料量（kg/h）	1000	2000	3000	4000	5000
出水量（kg/h）	900	1800	2700	3600	4500
生蒸汽耗量（kg/h）	380	760	1140	1520	1900
耗电量（kw/h）	40	50	80	100	100
冷却水量（T/h）	20	40	60	80	100
生蒸汽压力（表压Mpa）	0.3
一效加热器温度（℃）	~100
二效加热器温度（℃）	~80
三效加热器温度（℃））	~60
分离器温度（℃）	55~85
分离器真空度（Mpa）	-0.05~0.08

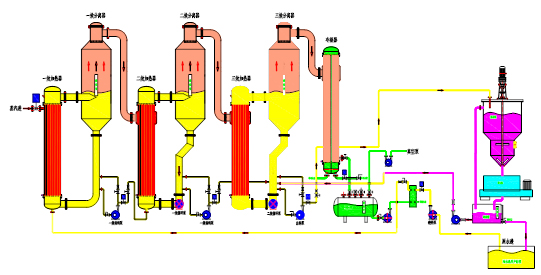

主要部件示意图
       1、一效加热器    2、二效加热器    3、三效加热器    4、一效分离器    5、二效分离器    6、三效分离器    7、预热器    8、冷凝器    9、冷水罐
